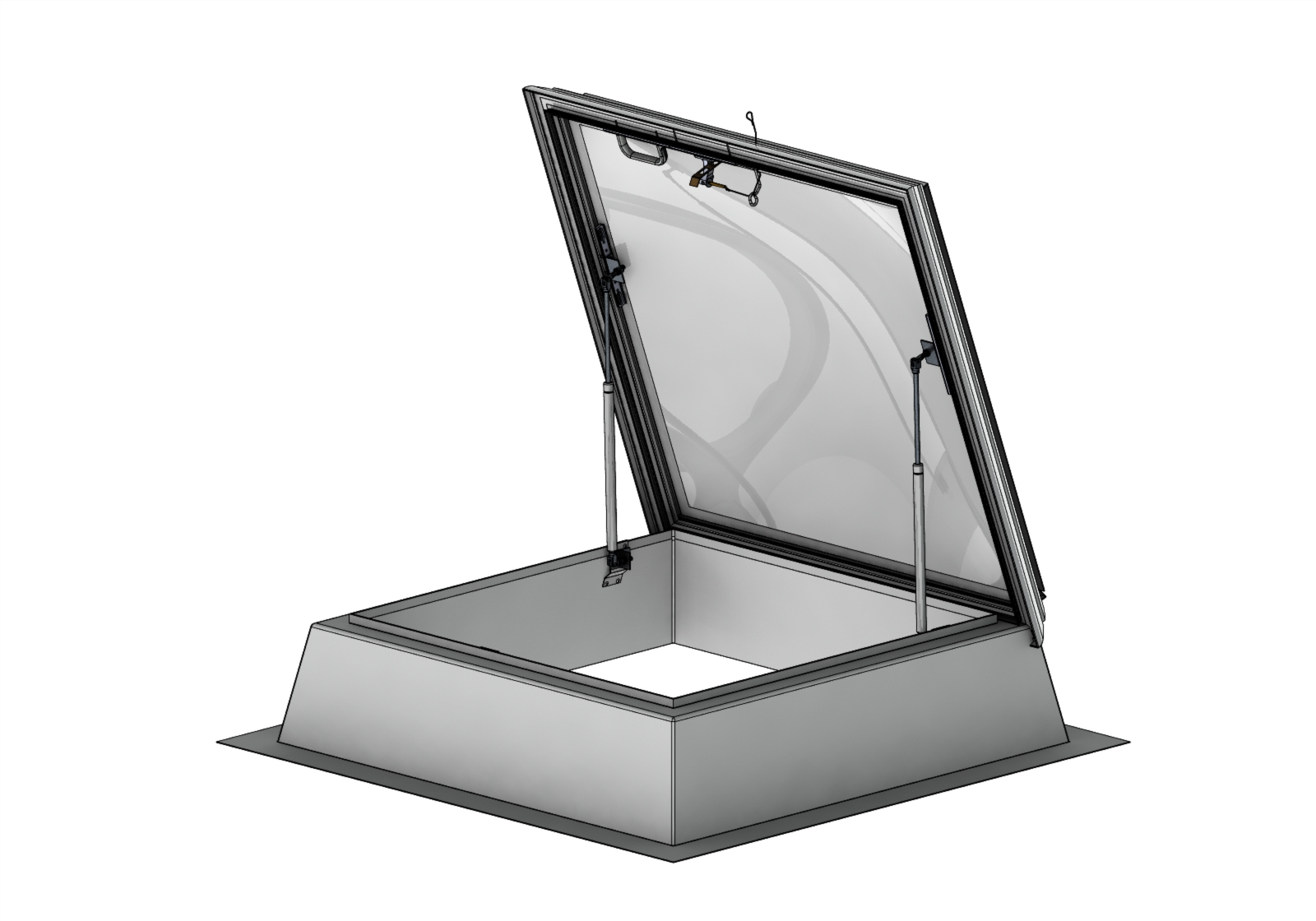

ZULAGE DACHAUSSTIEG MIT MANUELLER ÖFFNUNG
für Lichtkuppel F 100

• Einfache Öffnung durch Gasdruckfedern

In 3 Varianten (gleicher Preis) lieferbar!
Bitte geben Sie bei der Bestellung die gewünschte Variante an:

• Ausstieg inkl. Gasdruckfedern u. Federstiftverriegelung
• Ausstieg inkl. Gasdruckfedern u. Fenstergriff abschließbar
• Aus- u. Einstieg inkl. Gasdruckfedern u. Federstiftverriegelung

KOMFORTABLE DACHAUS- UND DACHEINSTIEGE
für Lichtkuppel F100

• Unentbehrlich für Wartungs- und Reparaturarbeiten auf dem Flachdach
• Dachausstieg wahlweise mit Lüftungsfunktion oder mit Dacheinstieg kombinierbar
• Öffnung von Hand (Hebelverschluss und Teleskopdämpfer)
• Optional elektromotorisch betrieben (24 V mit Steuerzentrale) möglich bis zu einer Größe von 120 cm x 240 cm

Ausführung manuell in 3 Varianten (gleicher Preis) lieferbar
Bitte geben Sie bei der Bestellung die gewünschte Variante an:

• Ausstieg inkl. Gasdruckfedern u. Federstiftverriegelung
• Ausstieg inkl. Gasdruckfedern u. Fenstergriff abschließbar
• Aus- u. Einstieg inkl. Gasdruckfedern u. Federstiftverriegelung

Ausführung manuell mit Vorhängeschloss innen

Ausführung manuell für ROTO FRANK Scherentreppe

• Verringerung der Planungsleistung des Kunden bei der Verwirklichung eines Dachausstieges.
• Adaptierbar an die Lichtkuppel F100, Flachdach Fenster F100 sowie Flachdach Fenster FE.
• Erhältlich bis zu einer maximalen Höhe von 430 cm.
• Keine Beeinträchtigung der Funktionen der manuellen Dachausstiege durch die Installation der Scherentreppe.
• Ungewollter Zugriff wird durch einen abschließbaren Fenstergriff verhindert.

Ausführung mit elektrischer Öffnung 24V
komfortable Öffnung durch Elektroantrieb

• möglich bis zu einer Größe von 120 cm x 240 cm

Zubehör sparat bestellbar:
Lüftungszentrale
Schlüsseltaster UP
Schlüsseltaster AP

LAMILUX Produktkonfigurator für Oberlichter
Individuelle Produktvariante erzeugen, geführt durch einen dynamischen Dialog mit 3D-Vorschau in Echtzeit.
Dann mit einem Klick teilen, anfragen oder BIM-Objekte, 2D- und 3D-CAD-Modelle, Bilder, Maßzeichnungen oder Datenblätter im gewünschten Dateiformat herunterladen.

Highlight für alle Planer
Mit BIM oder ohne – das PDF-Datenblatt mit allen technischen Eigenschaften inklusive aktivem 3D-Modell, Maßzeichnung und Link zurück zur Konfiguration ist das ideale All-in-One Dokument Ihrer Wunschvariante des Produkts.
Jetzt 24/7 selbst generieren.

• LAMILUX Produktkonfigurator

Abkürzungen und Typenbezeichnungen

AK F100: Aufsatzkranz aus Kunststoff, GFK oder Stahlblech für Flachdachfenster und Lichtkuppeln
AS: Aufstockelement
BC: BioClean (Verglasung)
ESG: (Einscheiben-Sicherheitsglas) Weist durch spezielle Wärmebehandlung im Herstellungsprozess eine erhöhte Stoß- und Schlagfestigkeit auf.
Im Bruchfall zerfällt das Glas in viele kleine Stücke ohne scharfe Kanten, wodurch sich die Verletzungsgefahr reduziert.
FE: Fensterelement aus Glas mit Aluminiumrahmen (0°, 3°, Pyramide/Walm)
F100: Flachdachfenster oder Lichtkuppel
F100-G: Flachdachfenster F100. Zur Typenunterscheidung von der Lichtkuppel wird oft das Suffix "-G" für Glas verwendet.
Die Lichtkuppel F100 wird zur Unterscheidung oft als LK F100 bzw. LK F100 W bezeichnet.
GDF: Gasdruckfedern
GFK: Glasfaserkunststoff
GFUP: Glasfaserkunststoff aus ungesättigtem Polyester
JM: JOFO Motor
JM-DC: JOFO Motor Gleichstrom
JMB: JOFO Motor Aufnahmevariante oben
JMBB: JOFO Motor Aufnahmevariante unten
JOFO Motor: elektrischer Linearantrieb, der von der Firma JOFO Pneumatik GmbH hergestellt wird.
Die JOFO Pneumatik GmbH wurde 1960 gegründet und hat sich seitdem zu einem führenden Unternehmen im Bereich Rauch- und Wärmeabzugsanlagen sowie Belüftungstechnologie entwickelt.
LK: Lichtkuppel (Kunststoff)
LK F100: Lichtkuppel mit ein- oder mehrschaliger Kunststoffverglasung
LK F100 W: Lichtkuppel mit ein- oder mehrschaliger wellenförmiger Kunststoffverglasung
MHF: Matthelle Einfärbung der Verbundsicherheitsfolie. Dadurch kann eine direkte Blendwirkung vermieden werden.
N: In Verbindung mit Öffnersystemen: "Newton"
OKD: Oberkante-Deckenöffnung
SAN: Kunststoffverglasung (Styrol-Acryl-Nitril)
SP: Spindelantrieb
sp: sun protect (Sonnenschutz)
SP8-Z: potentialfreier Kontakt für Endlage ZU
SS: Sonnenschutz(Verglasung)
Ug und Uw: Der U-Wert (Wärmedurchgangskoeffizient) beschreibt, wie gut ein Bauteil (z. B. Fenster, Wand, Dach) die Wärme hindurchlässt – also wie stark es wärmedämmend ist.
Das g in Ug steht für „glazing“, also Verglasung (Glasfläche des Fensters).
Das w in Uw steht für "window", also für das gesamte Fenster (Gesamtwert aus Rahmen + Glas).
Der U-Wert wird in W/(m²·K) angegeben.
Je kleiner der Wert, desto besser ist die Wärmedämmung. Ein Ug-Wert von 0,7 W/(m²K) ist sehr gut – typisch für moderne 3-fach-Verglasung.
SWP: Sandwichplatte (Verwendung bei Dunkelklappen)
VSG: Verbundsicherheitsglas
WS: Wärmeschutz (Verglasung)

LAMILUX Glossar

Aa-Wert (m²) Gibt an wieviel Rauch- und Wärme durch das NRWG abgeführt werden können (Aerodynamischer Wert). Durch Prüfungen nach DIN EN 12101-2 verifiziert. Wichtig: Abgrenzung zum Ageo-Wert!
Ageo-Wert (m²) Angabe wieviel geometrische Fläche durch das Öffnen des Elements freigegeben wird. Wichtig: Abgrenzung zum Aa-Wert!
Anschlagseite Gegenüberliegende Seite zur Öffnung des Elements. An der Anschlagseite sind die Schaniere befestigt.
Aufsatzkranz schräg Bei dieser Geometrie ist lichte Maß 18cm kleiner als das OKD
Aufsatzkranz steil Bei dieser Geometrie ist lichte Maß 11,6cm kleiner als das OKD
Aufstockelement Mit diesem Element ist es möglich die Aufbauhöhe zu vergrößern, ohne das Lichte Maß des Elements zu verkleinern
Baustoffklasse (siehe "Leistungsklassen")
Brandverhalten (siehe "Leistungsklassen")
Dampfdiffusionsoffen Physikalische Eigenschaft aller Kunstoffverglasungen. Feuchtigkeit kann durch die Verglasung nach außen diffundieren. Daher ist Kondensat-/Tröpfchenbildung im Scheibenzwischenraum möglich, die jedoch wieder nach außen diffundiert oder durch das Profil nach außen abgeleitet wird.
Drehpunktverlagerung Um ein Anschlagen langer Antriebe an die bauseitige Unterkonstruktion zu vermeiden, ist im Einzelfall eine Verlagerung der Motorkonsole nach unten nötig
Einhängeschürze Aluminiumprofil zur Verwahrung des Dachabdichtungsanschlusses am Aufsatzkranz
Einscheibensicherheitsglas (ESG) Die Außenscheibe der Flachdach Fenster (F100, F) ist in dieser Qualiät ausgeführt. Bei einer Beschädigung zersplittert die Scheibe in viele kleine stumpfe Teile um das Verletzungsrisiko zu minimieren.
Einschiebling Befindet sich im Profil des Oberteils. Der Öffner wird mit Hilfe des Flügelböckchens daran befestigt
Feuerwiderstand (siehe "Leistungsklassen")
Float-Verglasung Diese Qualität wird von Lamilux nicht mehr in den Glaselementen (F100-G, F) eingesetzt. Bei Beschädigung entstehen spitze Scherben und eine erhöhte Verletzungsgefahr ist die Folge
Fußflansch Waagrechter Anteil des Aufsatzkranzes welcher direkt mit der UK verbunden wird. Standardbreite sind 16cm. Auf Anfrage sind Sonderausführungen (gedämmt, abgekantet, verbreitert) möglich
Gleichlaufregelung Bei Tandemmotoren sorgt diese Regelung für das gleichmäßige Öffnen/Schließen des Elements
Hubhöhe Angabe wie weit der Öffner ausfahren kann und dabei das Element auf einer Seite öffnet
Hubkraft Angabe in Newton (N), wie stark ein Öffner ist. Je nach Gewicht des Oberteils sind etwaig stärkere Motore auszuwählen.
Kettenschubantrieb Waagrecht konstruierter Motor, der nicht in die Deckenöffnung hineinragt. Auch verblendet oder komplett versenkt lieferbar
lichtes Maß Öffnung an der Oberkante des Aufsatzkranzes. Wichtig ist die Unterscheidung zum OKD.
lüftbar verriegelt Standard bei Elementen, die (zunächst) ohne Öffner geliefert werden. Die Nachrüstung eines Öffners ist einfach möglich
Montageanleitungen Montageanleitungen (interaktiv)
Motorkonsole Befestigung des Öffners am Aufsatzkranz. Im Einzelfall siehe auch "Drehpunktverlagerung"
Oberteil Bezeichnung für ein Teil des gesamten Elements bestehend aus Einfassrahmen/-Profil und Verglasung
Öffnerseite Gegenüberliegende Seite zur Anschlagseite. An der Öffnerseite sind die Motore befestigt.
OKD / Rohbauöffnung Oberkante-Deckenöffnung, Größe der Öffnung im Dach, Bestellgröße. Wichtig ist die Unterscheidung vom lichten Maß
opak Lichtundurchlässige Kunststoffverglasung
opal Standardausführung bei Lichtkuppeln vergleichbar mit dem sog. Milchglas
PC-Verlasung Keine kuppelförmige Kunststoffverglasung, die aber aufgrund des Mehrkammernaufbaus den U-Wert des Oberteils verbessern kann. Montiert wird diese unterhalb der Kuppelschalen.
Rauchlift Begriff für ein natürliches Rauch und Wärmeabzugsgerät (RWG / RWA) nach DIN-EN 12101-2
Rohbaumaß siehe "OKD/Rohbauöffnung"
Sandwichklappe Lichtundurchlässiges Element, das anstatt einer Verglasung ein lichtundurchlässiges Paneel enthält
Schalldämmwert Gibt in dezibel (db) an um wieviel sich die Lautstärke von innen nach außen (oder umgekehrt) verringert
Schlagregendichtheit siehe Leistungsklassen
schlagzäh beschreibt die Eigenschaft der PET-Kunststoffverglasung, welche "durchsturzsicher beim Einbau" (= bis max. 1 Jahr nach Einbau) und auch resistenter gegen Hagelschlag ist.
Schneelast Je nach Standort und Einbausituation auf die Verglasung wirkende Last, sollte sich Schnee darauf sammeln. Bitte lassen Sie sich in schneereichen Gebieten von uns beraten! (siehe auch "Leistungsklassen")
Spindelhubantrieb Senkrecht konstruierter Öffner, der je nach Hubhöhe in die Deckenöffnung hineinragt
Spoiler Auch "Eckspoiler" genannt. Werden bei NRWGs in Steilgeometrie benötigt um den Aa-Wert zu verbessern.
starr Ausführung des Elements, wenn dieses permanent geschlossen bleiben soll. Die Nachrüstung eines Öffners ist nur sehr aufwendig möglich. Im Standard werden die Elemente "lüftbar verriegelt" ausgeführt
U-Wert Wärmedurchgangskoeffizient in W/m²K gibt an wieviel Energie durch ein Material oder ein Element hindurchgelangt. Umso kleiner der Wert, umso besser die Wärmedämmeigenschaften. Wichtig hierbei sind die untergestellten Buchstaben um Gleiches mit Gleichem zu vergleichen. (Ug / Uw / Ur / …)
Verbundsicherheitsglas (VSG) Die unterste Scheibe der Flachdach Fenster (F100, F) ist in dieser Qualiät ausgeführt. Dies ist Vorschrift im Überkopfbereich. Bei einer Beschädigung fallen keine Splitter herunter, da diese von einer Folie zwischen den beiden Scheiben einer VSG-Scheibe gehalten werden.
Windlast Je nach Standort und Einbausituation auf das Element wirkende Last. Bitte lassen Sie sich bei hohen Gebäuden und/ oder exponierten Lagen von uns beraten! (siehe auch "Leistungsklassen")

LAMILUX Ausschreibungstexte
sind in verschiedenen Formaten abrufbar unter:

• ausschreiben.de
